INA TKVD14
INA TKVD14
INA TKVD14

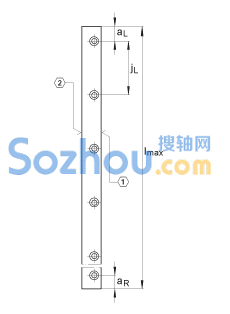

- 尺寸
-
- h
- 14
- mm
- -
- b
- 13.5
- mm
- -
- lmax
- 1500
- mm
- 导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。
- aL max
- 53
- mm
- a L 和 a R 取决于导轨的长度 l max
- aL min
- 20
- mm
- a L 和 a R 取决于导轨的长度 l max
- aR max
- 53
- mm
- a L 和 a R 取决于导轨的长度 l max
- aR min
- 10
- mm
- a L 和 a R 取决于导轨的长度 l max
- h1
- 7.1
- mm
- -
- jB
- 6
- mm
- -
- jL
- 60
- mm
- -
- 说明
-
- 1)
- 定位面
- 2)
- 标记
- K1
- M3
- 根据 DIN ISO 4762-12.9的螺钉 如有可能，应有螺钉防松措施。 最大锁紧力矩： M3 = 2,5 Nm M4 = 3 Nm M5 = 10 Nm M6 = 10 Nm
- 重量
-
- mS
- 1.45
- kg/m
- 导轨的质量
